ZZVP自力式压力调节阀是一种无需外加能源，利用被控介质自身能量当动力源、引入执行膜室产生推力，控制节流元件运动达到自动调节。ZZYP调节阀具有测量、执行、控制的综合功能。可用在无气、无电的场所。广泛应用于石油、化工、电站、轻工、印染工业部门自控系统中各种设备气体、液体及蒸汽介质的减速压、稳压（用于阀后压力调节）泄压、稳压（用于阀前压力调节）的自动控制。

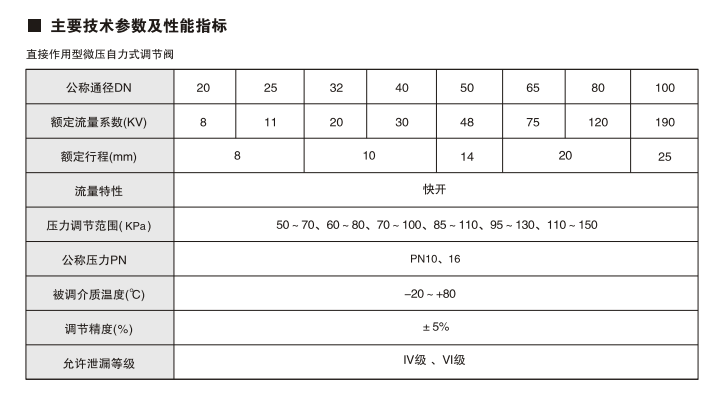

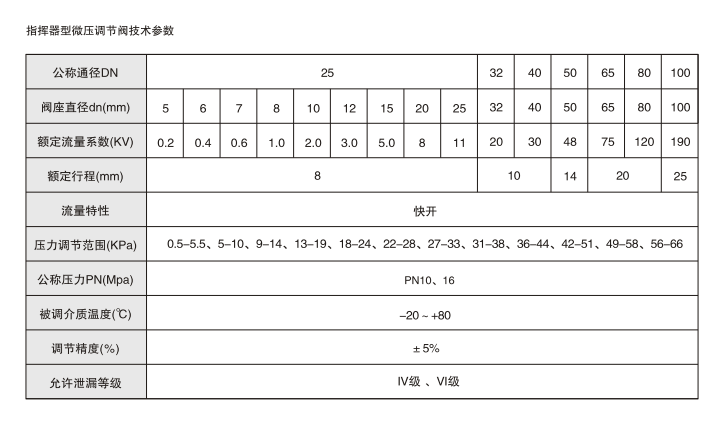

ZZVP自力式压力调节阀技术参数及安装尺寸 ：

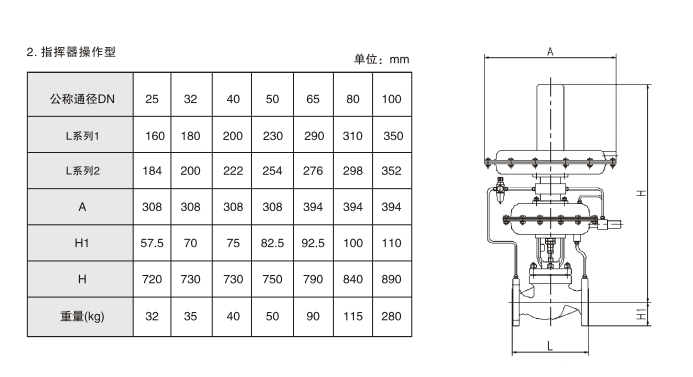

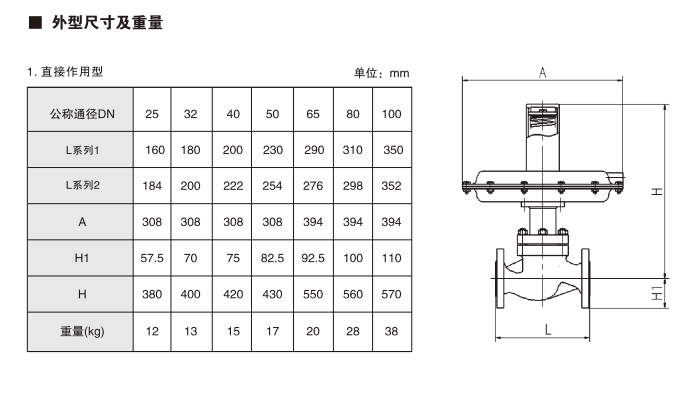

公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
阀座直径DN（mm） | 10 | 12 | 15 | 20 | ||||||||||
额定流量系数Kv | 1.8 | 2.4 | 4.4 | 4 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 |
允许压差（MPa） | 2.5 | 2.0 | 1.6 | 1.0 | ||||||||||
公称压力（MPa） | 1.6 4.0 6.4 | |||||||||||||
固有流量特性 | 快开 | |||||||||||||
保证调压阀正常工作 | 0.05 | |||||||||||||
压力分段范围 | 15～50 40～80 60～100 80～140 120～80 | |||||||||||||
工作温度℃ | 液体≤140;气体≤80；配冷凝器和散热片≤350 | |||||||||||||
适合介质 | 气体、蒸汽、低粘度液体 | |||||||||||||
法兰尺寸、型式 | PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凹式 | |||||||||||||
结构长度 | 按GB12221-89标准 | |||||||||||||
可配附件 | 冷凝器（用于介质为蒸汽的场合）、散热片等。 | |||||||||||||
执行机构信号接口 | 内螺纹M16×1.5 | |||||||||||||
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
L | PN16、40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
PN64 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | ||
B | 233 | 332 | 373 | 522 | 673 | 980 | 1200 | ||||||
H | 压 | 15～140 | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | |||
120～300 | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | |||||
280～500 | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | |||||
480～1000 | 445 | 480 | 670 | 740 | 780 | 850 | 860 | ||||||
600～1500 | 445 | 570 | 600 | 820 | 890 | 950 | 950 | 1000 | |||||
1000～2500 | 445 | 570 | 600 | 820 | 890 | 950 | 950 | 1000 | |||||
A | 压 | 15～140 | φ282 | φ308 | |||||||||
120～300 | φ232 | ||||||||||||
280～1000 | φ196 | φ196 | φ282 | ||||||||||
600～2500 | φ85 | φ96 | |||||||||||
大约重量（Kg） | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | ||||
导压管接口螺纹 | M16×15 | ||||||||||||

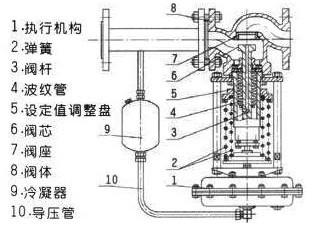

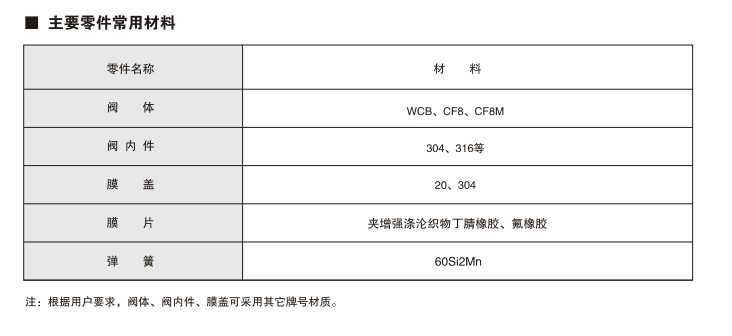

自力式调节阀结构图：
更多自力式调节阀安装注意事项请点击这里。
